低成本串口服務器區別及適用場景

一、相關資料

1、資料下載地址

工業級串口服務器系列產品資料：http://m.reshuiqiwr.cn/Product/cat-79.html

2、購買地址：

官方商城：http://shop.usr.cn/

天貓商城：https://youren.tmall.com/

京東商城：https://youren.jd.com/

淘寶店鋪：https://usrcn.taobao.com/

3、技術支持聯系地址：IM.usr.cn

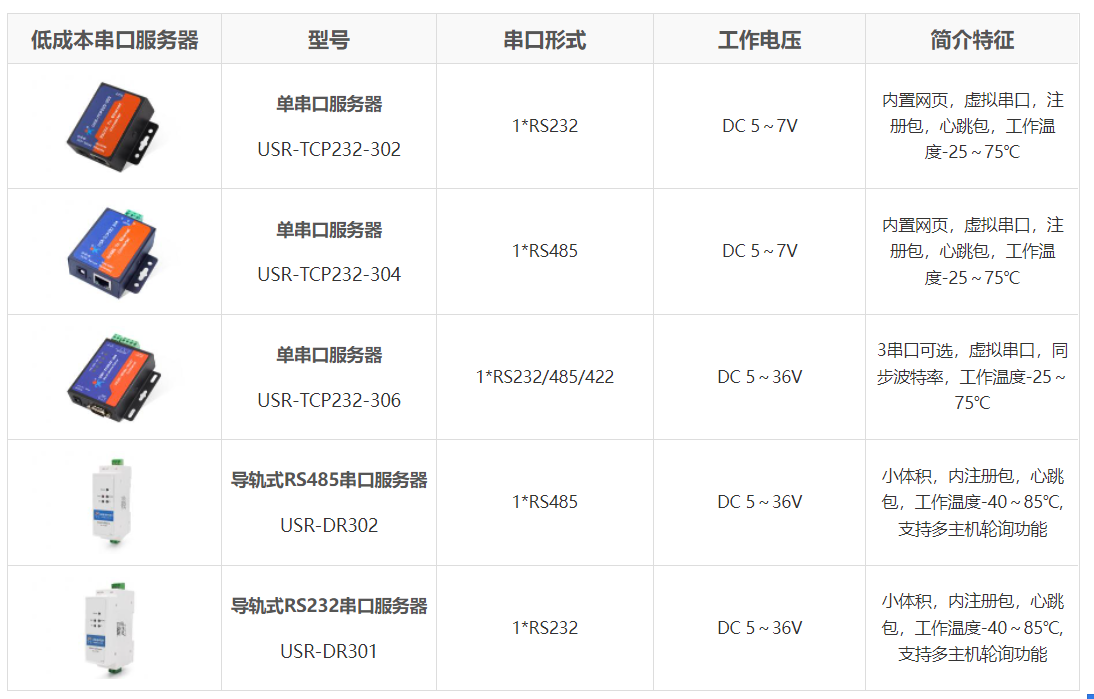

二、低成本串口服務器區別

（1）DR301/DR302支持數據透傳和modbus 網關功能，tcp232-302/304/306只支持透傳。

（2）tcp232-302/304供電范圍：DC 5~7V , DR301/DR302/tcp232-306供電范圍：DC 5~36V。

（3）DR301/DR302開啟modbus網關功能，支持多主機輪詢。

三、適用場景（DR302為例）

1. 數據透傳，實現485轉以太網功能，數據雙向透明傳輸

（1）DR302設備串口接串485終端設備，串口參數設置一致（波特率、數據位、停止位、校驗位）,485接線A-A,B-B

（2）DR302設備網口直連上位機或者和上位機接同一個路由器，IP和上位機或網口設備同網段，建立網絡連接，一個做server一個做client。（DR302支持網絡協議：TCP、UDP、HTTPD）

（3）若使用數據透傳功能，設備串口收到的數據原封不動傳至網口輸出，例如串口終端設備向DR302發送數據“123”，通過DR302傳輸至網口輸出的數據即為“123”；反之網口轉串口亦然

參考案例：USR-DR302基本測試測試通信和使用方案http://m.reshuiqiwr.cn/Faq/641.html

USR-DR302 連工業路由器局域網通信http://m.reshuiqiwr.cn/Faq/937.html

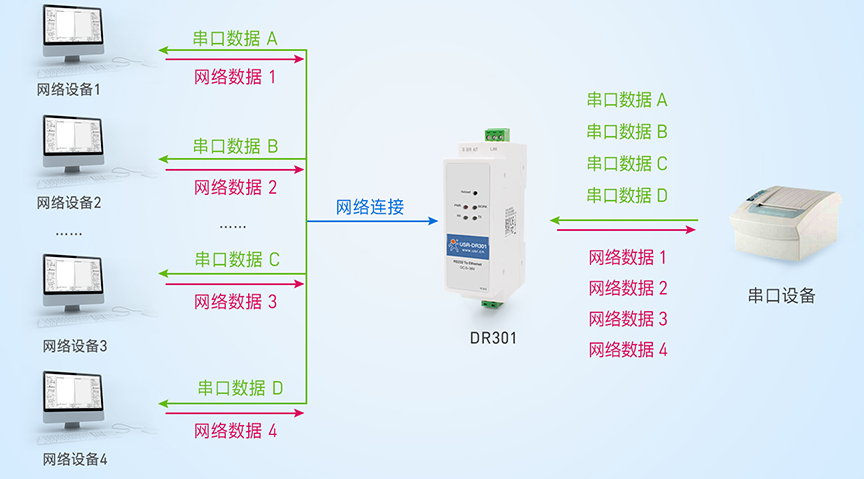

2.modbus網關功能

支持多主機輪詢功能，可識別不同網絡設備發送的數據并進行對應回復，防止數據錯位。
有效解決多個網絡設備同時發送數據后串口設備回復錯位的問題。透傳+輪詢、Modbus+輪詢兩種輪詢模式可選。

參考案例：DR302 MODBUS網關功能測試http://m.reshuiqiwr.cn/Faq/735.html

USR-DR302多主機輪詢測試方法http://m.reshuiqiwr.cn/Faq/1223.html

3.通過有人云，進行遠程監控或透傳

參考案例：USR-DR302連接有人云Modbus RTU設備組態測試http://m.reshuiqiwr.cn/Faq/841.html

USR-DR302連接有人云與VCOM一對一透傳http://m.reshuiqiwr.cn/Faq/898.html

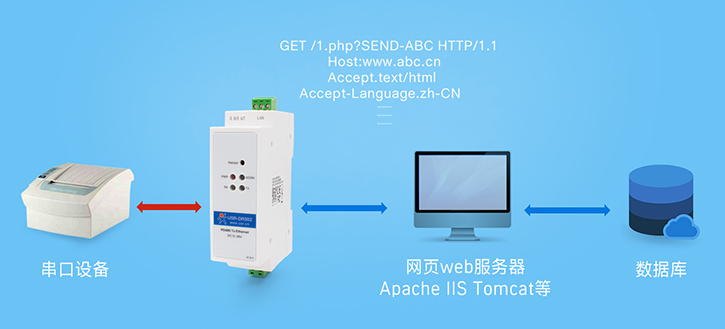

4. 支持做http client連接http服務器

支持串口數據以HTTPD（GET/POST）方式提交至指定服務器

參考案例：DR302使用HTTP GET方式向網頁服務器提交數據http://m.reshuiqiwr.cn/Faq/736.html

串口服務器DR302使用HTTP POST方式向網頁服務器提交數據http://m.reshuiqiwr.cn/Faq/814.html

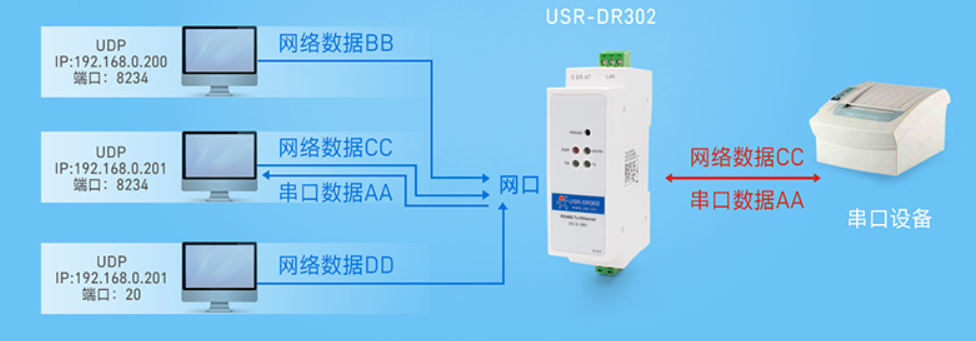

支持udp通信

（1）DR302做udp client，只與目標IP的目標端口通訊，從而提高數據傳輸?shù)臏蚀_性.

（2）DR302做udp server，將接收到的數據自動發送至上一次通訊的網絡目標，適合多網絡設備均需與DR302通信的傳輸場景使用。

參考案例：USR-DR302 UDP廣播測試http://m.reshuiqiwr.cn/Faq/935.html

四、應用案例

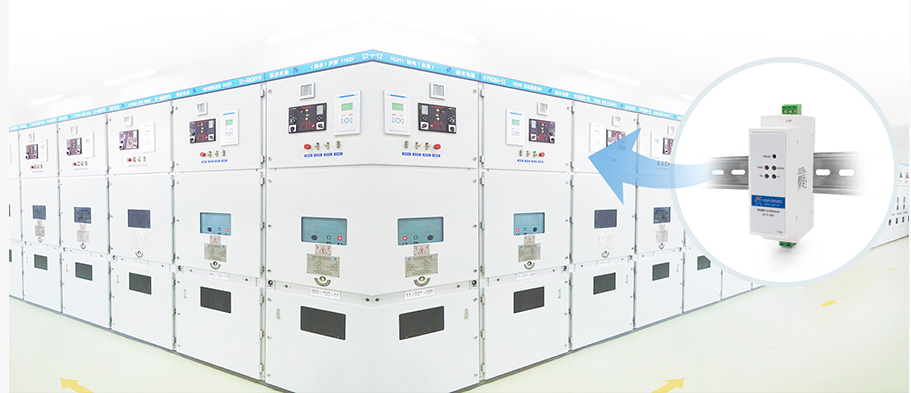

（1）電力數據聯網傳輸
DR302體積小，方便狹小空間使用；自帶DIN導軌， 便于壁掛安裝；可將配電箱終端數據快速轉換成網絡數據，實時通訊，有效降低成本支出.

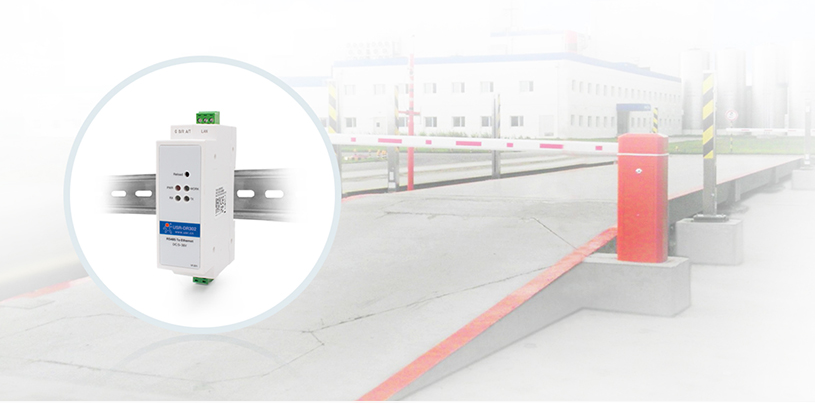

（2）無人值守稱重聯網傳輸
DR302集成TCP/IP協議棧，可將串口數據快速轉換成網絡數據，有效連接控制室與道閘系統，節省大量人力與成本.
