USR-N520連接測試服務器HTTPD GET模式測試示例

一、資料下載

USR-N520說明書：http://m.reshuiqiwr.cn/Download/1108.html

USR-N520設置軟件：http://m.reshuiqiwr.cn/Download/383.html

USR-N520 AT指令集：http://m.reshuiqiwr.cn/Download/1161.html

串口調試助手：http://m.reshuiqiwr.cn/Download/843.html

二、準備工作

1、USR-N520產品 數量1個

2、電源適配器12V 數量1個

3、網線1根4、電腦 數量1臺

4、USR-RS485調試線 一根

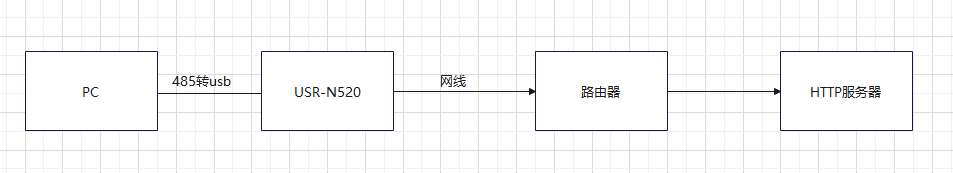

三、連接框圖

四、產品參數配置

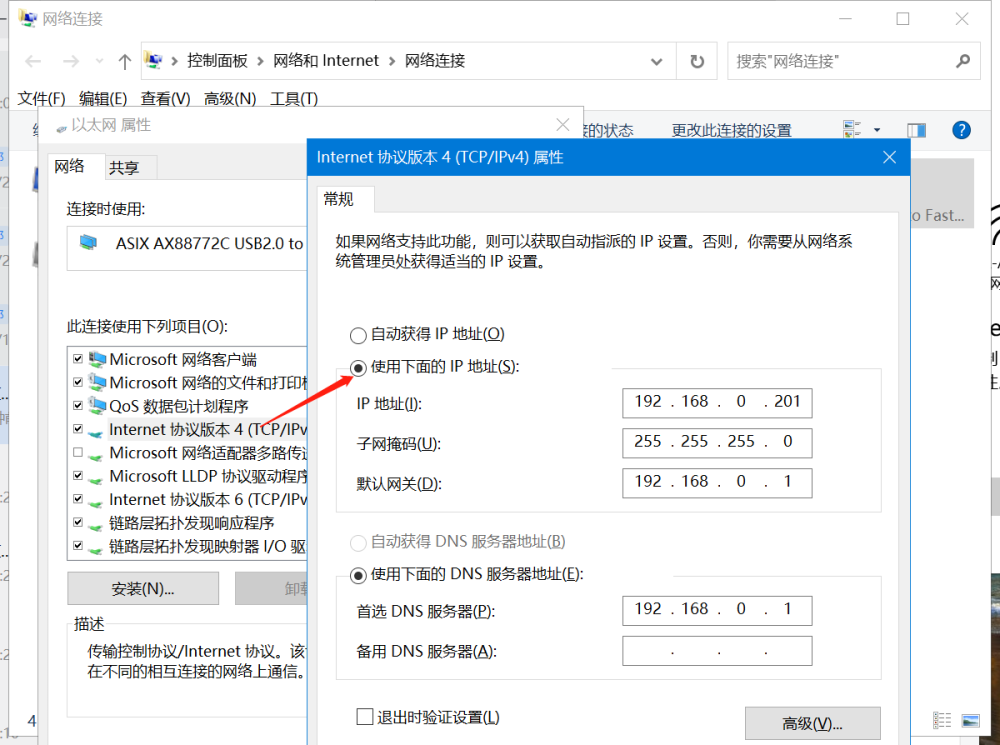

1、打開電腦，連接設備的網卡（未識別網絡是正常的狀態），將改網卡的IP地址設置為靜態的IP地址192.168.0.201，禁用無用網卡

2、關閉防火墻和殺毒軟件

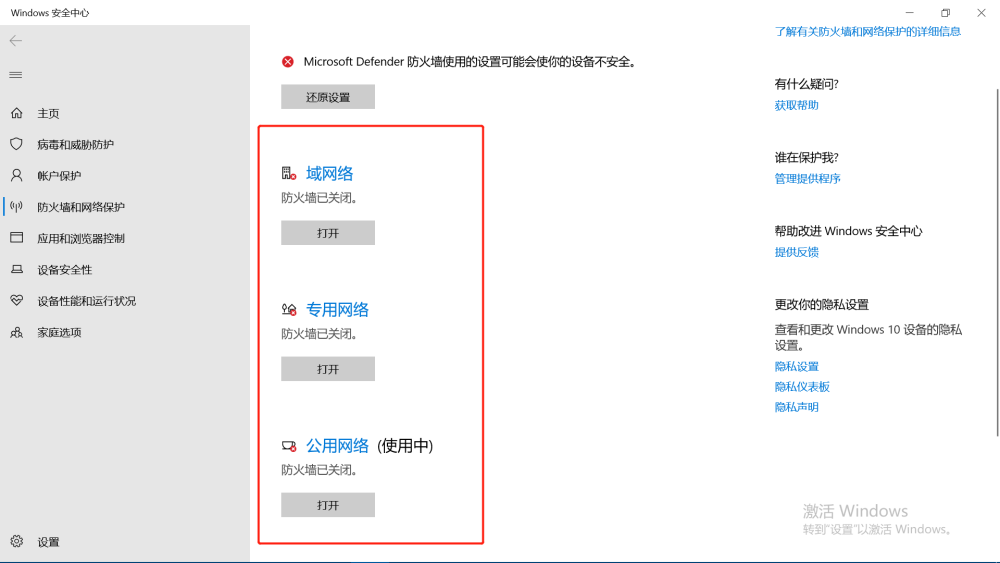

打開控制面板找到“windows防火墻”選項關閉防火墻

3、打開設置軟件

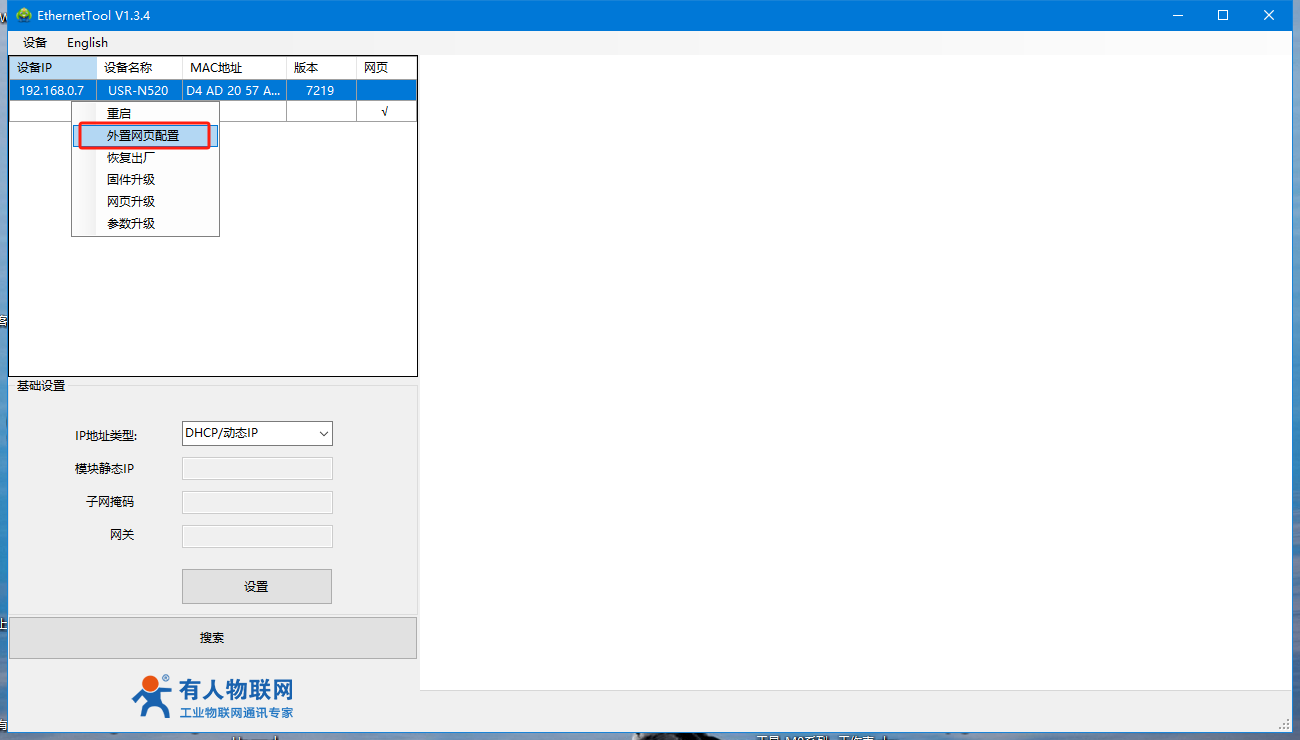

點擊“搜索設備”當搜索列表中出現USR-N520的設備后，點擊搜索到的設備，查看以及修改其配置信息(下圖為默認配置信息)。

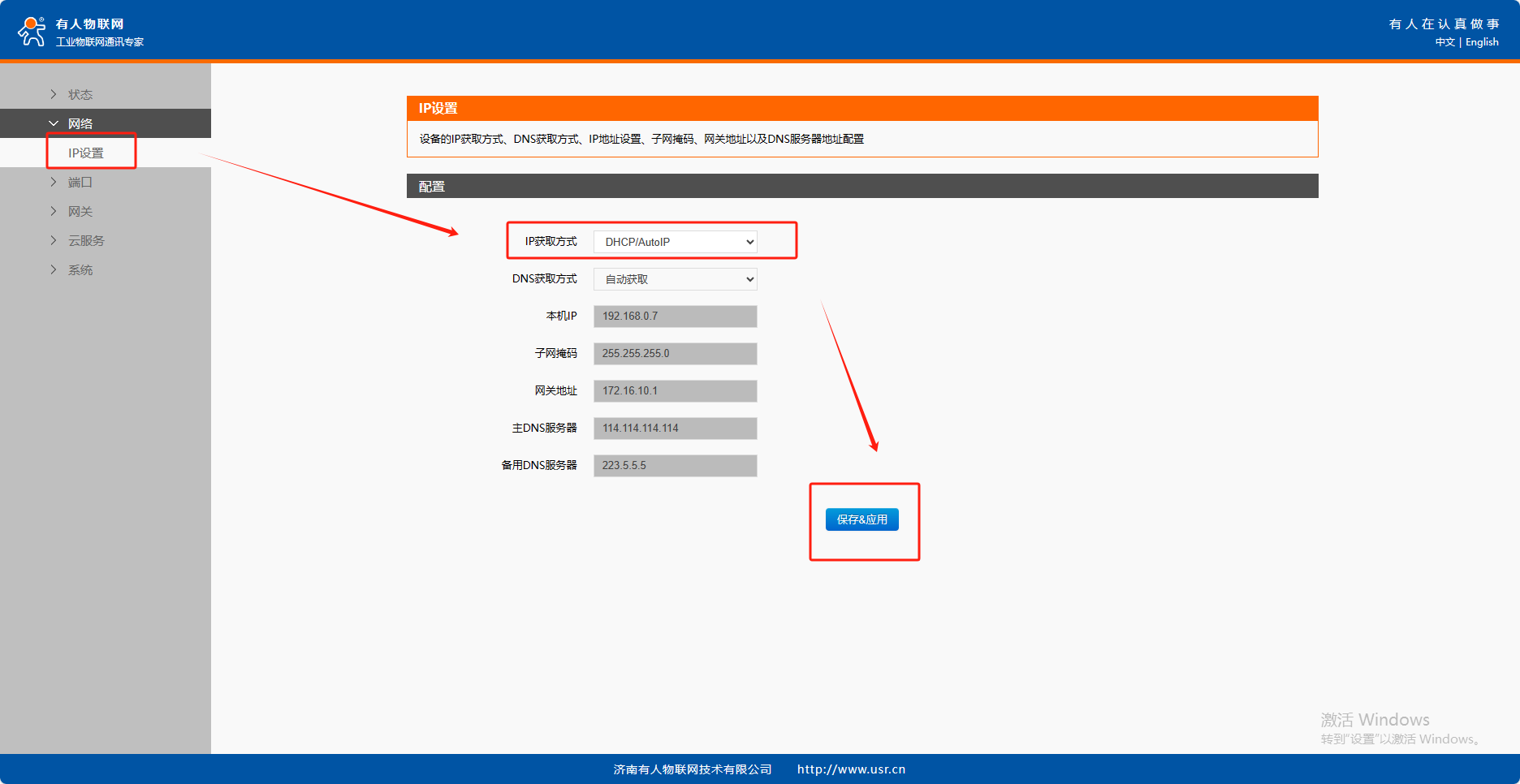

4、IP地址類型更改為DHCP/動態IP，設置完成后通過網線將USR-N520的網口接到路由器LAN口上面，給設備供網。

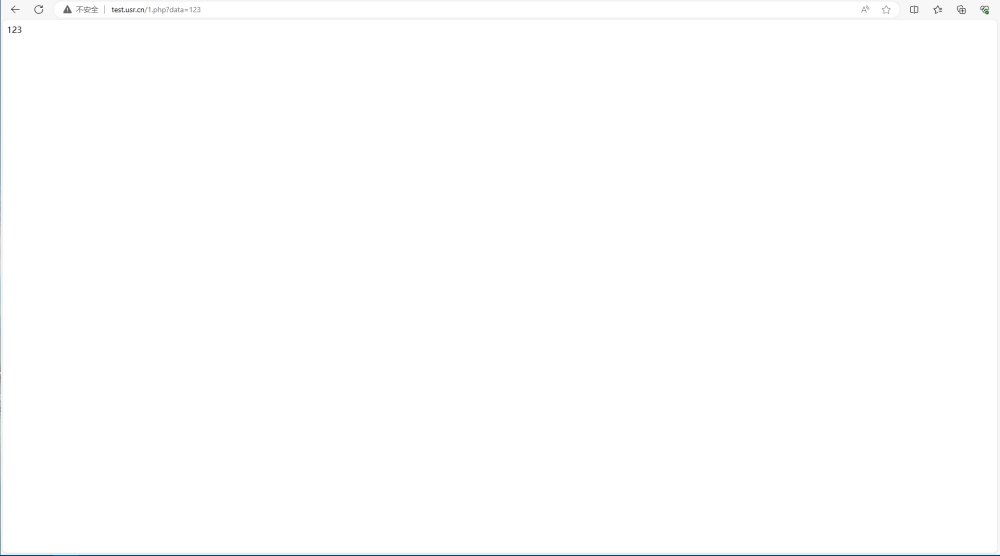

5、網頁服務器測試。在網頁上輸入網頁服務器的地址、路徑和請求數據（下圖 以我們測試服務器為例）

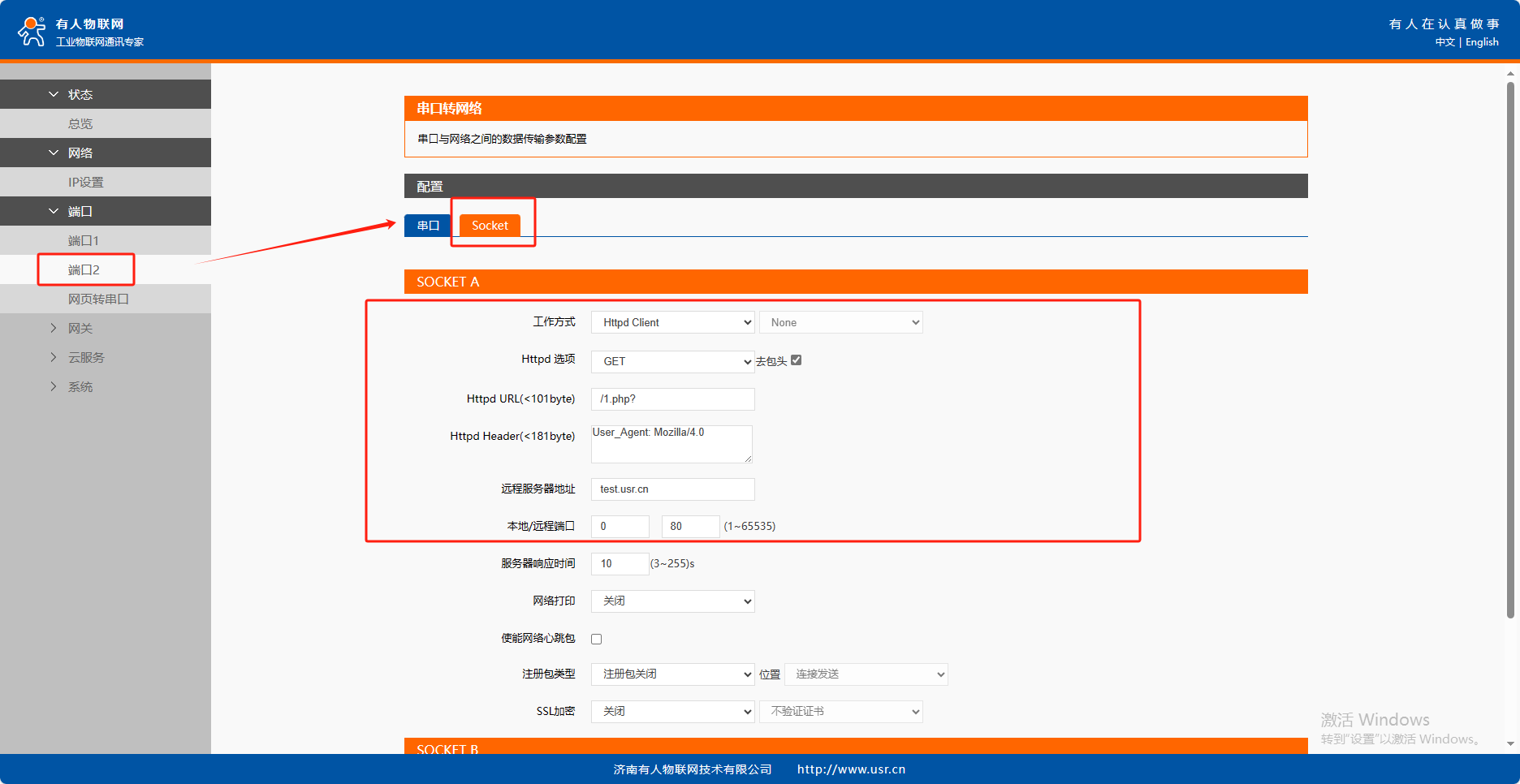

模塊設置參數：打開設置軟件，模塊設置為Httpd Client模式，請求方式GET，URL為/1.php?，設置服務器地址test.usr.cn，端口80，設置并保存所有參數，重啟模塊。(本說明文檔使用為有人測試服務器)

五、數據測試

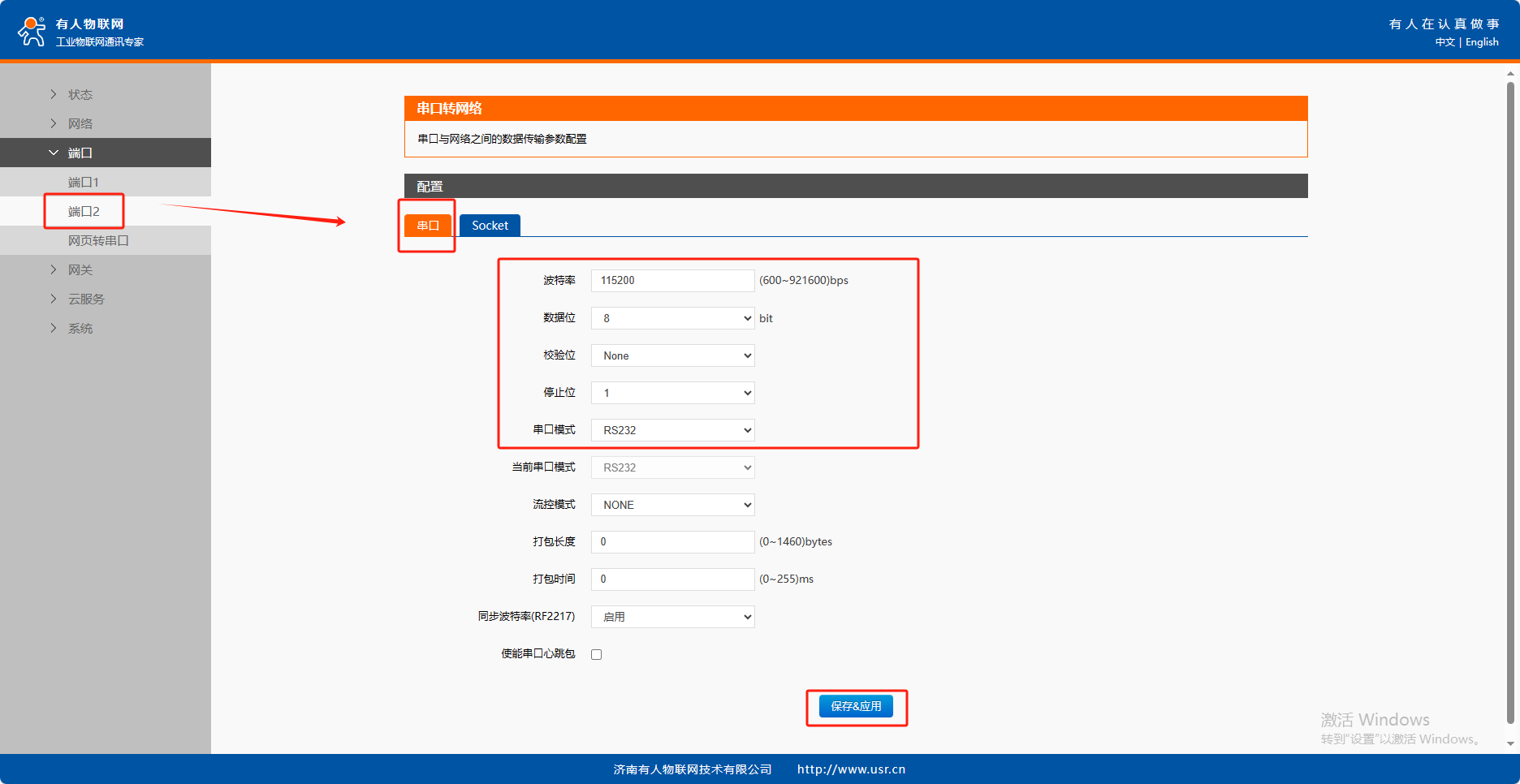

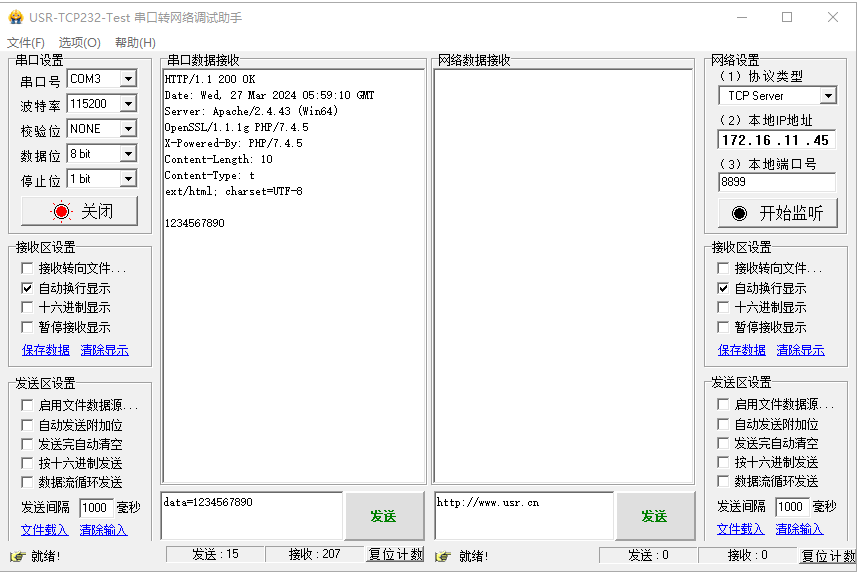

打開正確的串口以及串口參數，本例串口參數是USR-N520的默認參數：115200，N,8,1

串口號可以在“設備管理器-端口”處查看。

編寫人：任彥同 編寫日期：2024-03-28

審核人：金志方 審核日期：2024-03-29

訂正版本：V1.0 訂正內容：初稿
