USR-C216連接有人云Modbus RTU設備組態測試

一、資料下載

USR-C216 規格書 下載：http://m.reshuiqiwr.cn/Down/USR-C216%20V1.0.pdf

USR-C216 說明書 下載：http://m.reshuiqiwr.cn/Down/USR-C216-instruction-V1.0.1.pdf

USR-C216硬件設計手冊下載：http://m.reshuiqiwr.cn/Download/513.html

USR-C216軟件設計手冊下載：http://m.reshuiqiwr.cn/Download/512.html

AT指令設置軟件下載：http://m.reshuiqiwr.cn/Download/91.html

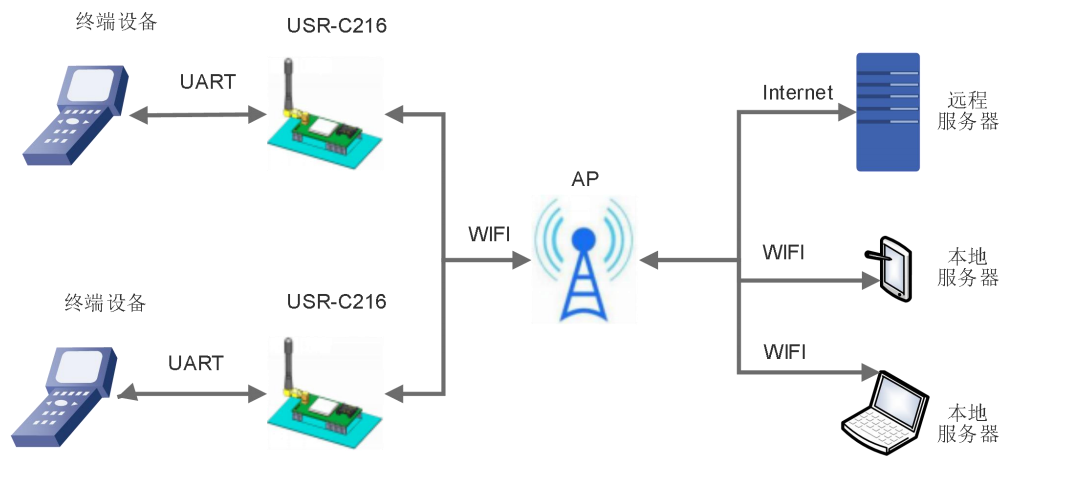

二、硬件拓撲圖

本案例基于STA模式的無線網絡配置：

三、數據流向

本案例測試說明：用modbus slave軟件模擬modbus rtu協議的串口設備；

數據流向：modbus slave軟件----C216-----有人云（組態顯示）

客戶實際應用：modbus rtu設備---C216---有人云（組態顯示）

四、參數配置步驟

1、登錄有人云（如果沒有賬號先申請通信證）。

2.有人云添加設備：

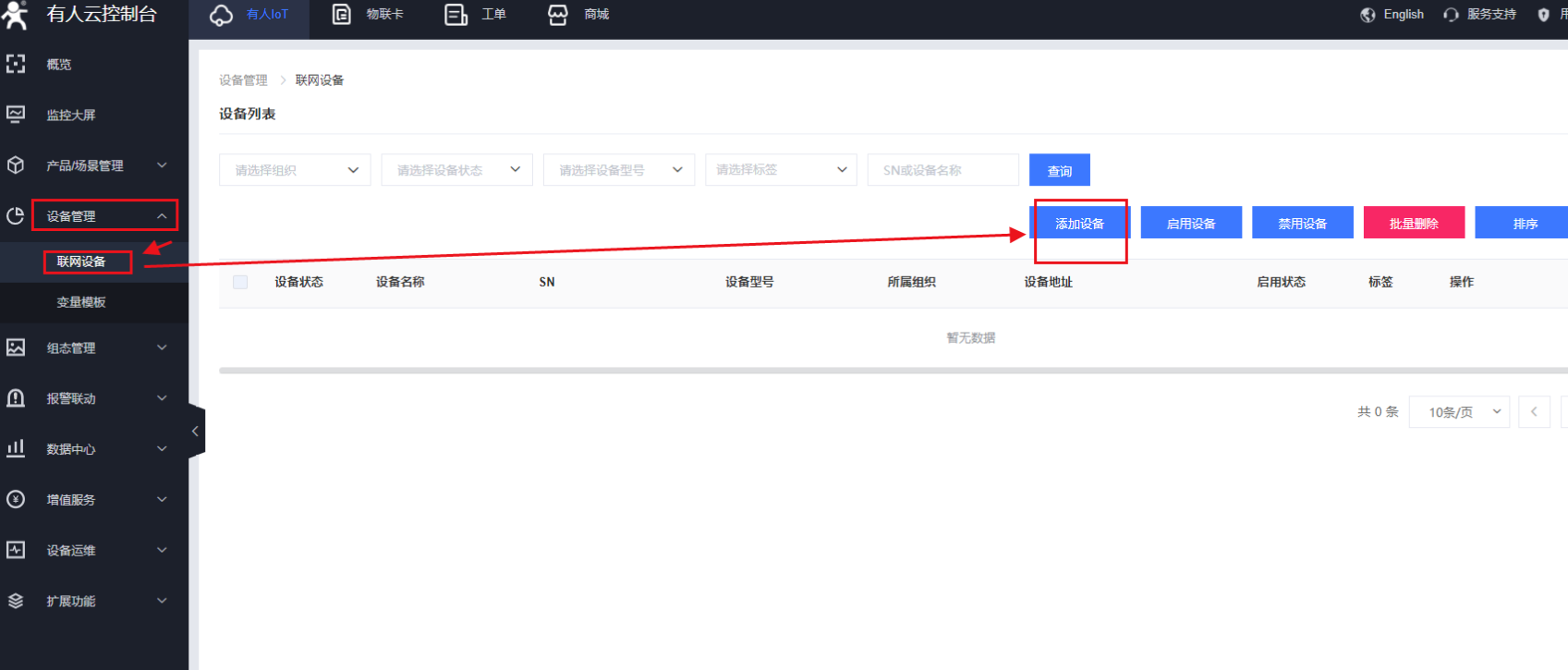

有人云登陸之后，點擊“設備管理”---“聯網設備”，點擊“添加設備”

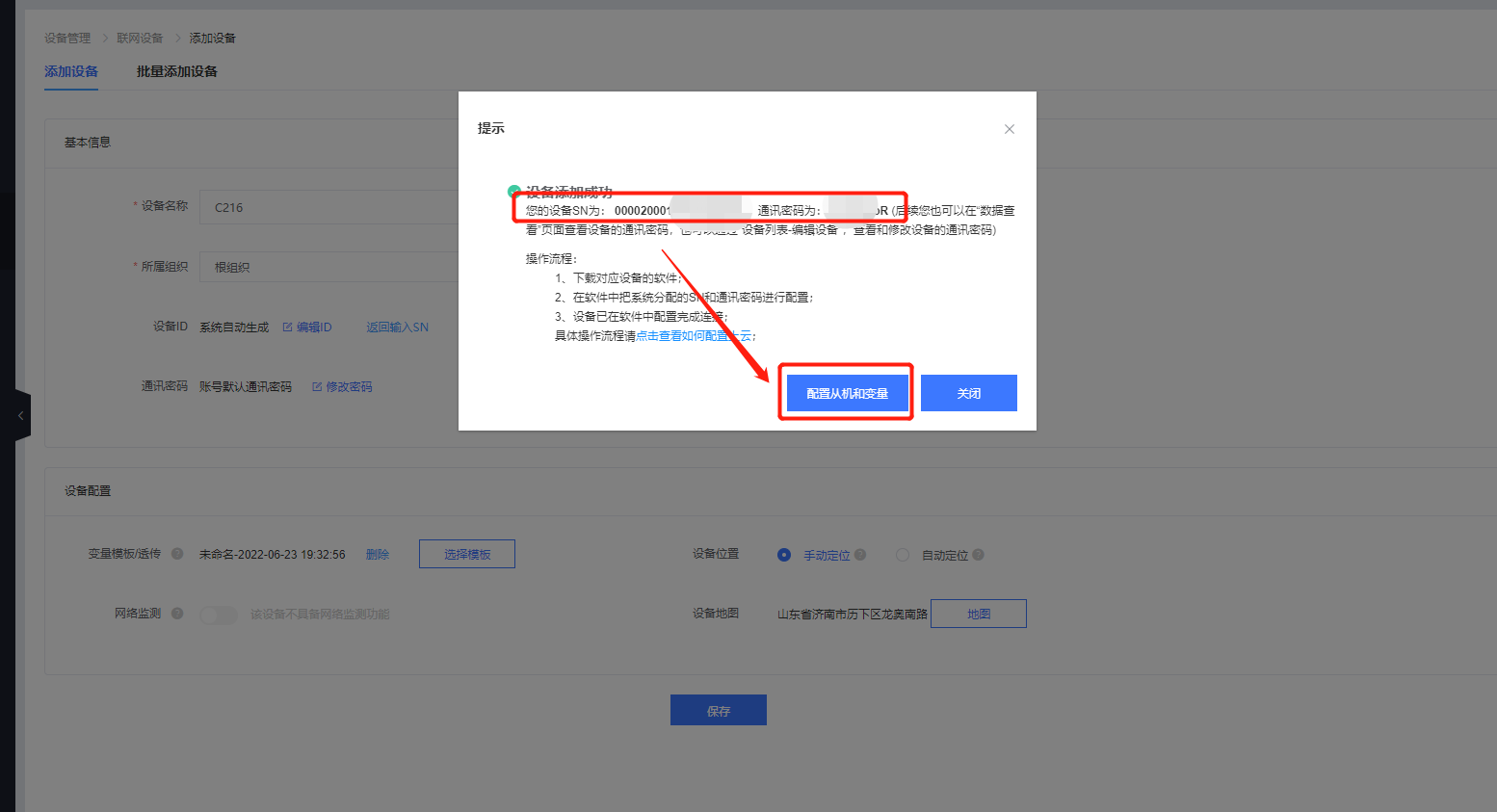

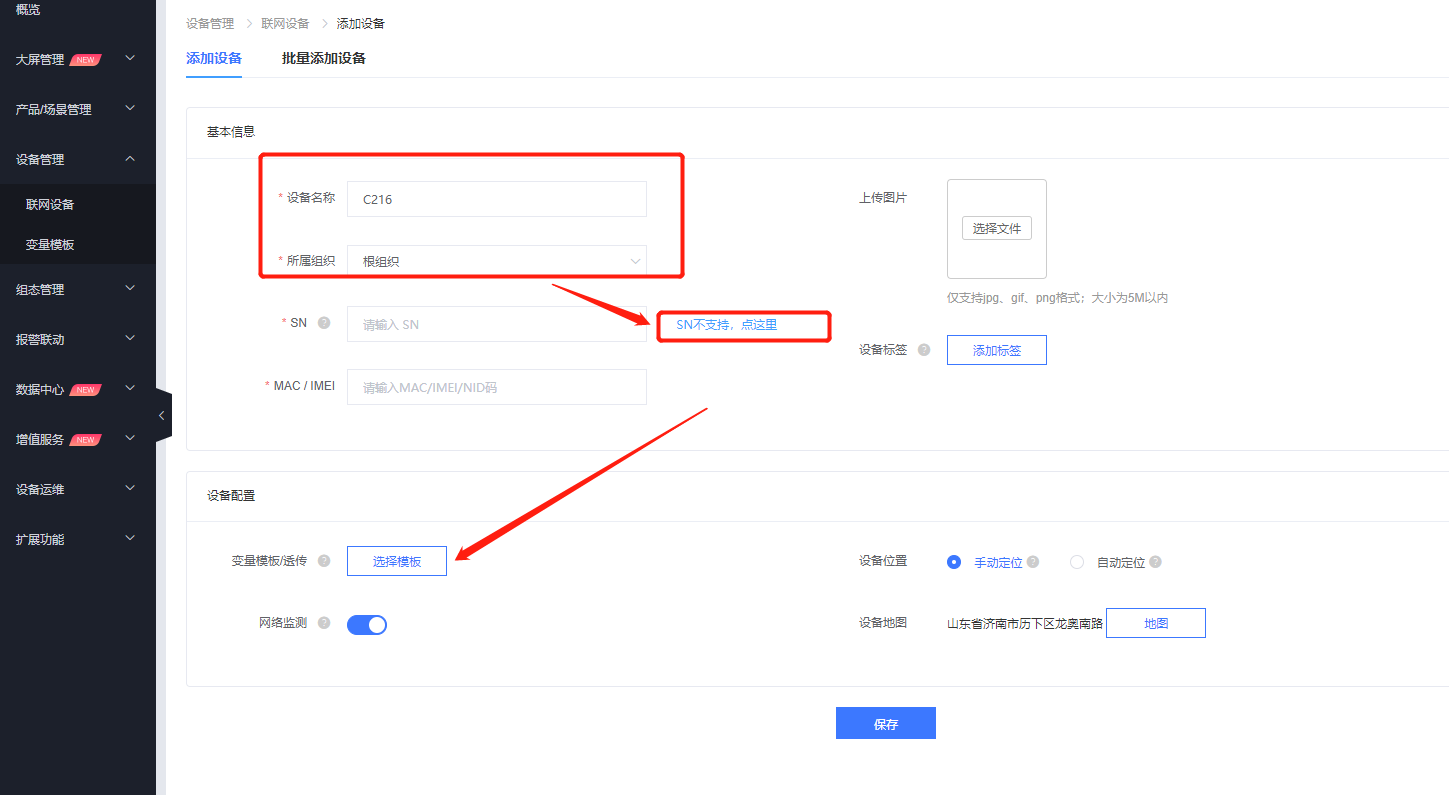

3.點擊“SN不支持，點這里”，跳轉到用ID添加，ID是云系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼。點擊選擇模板

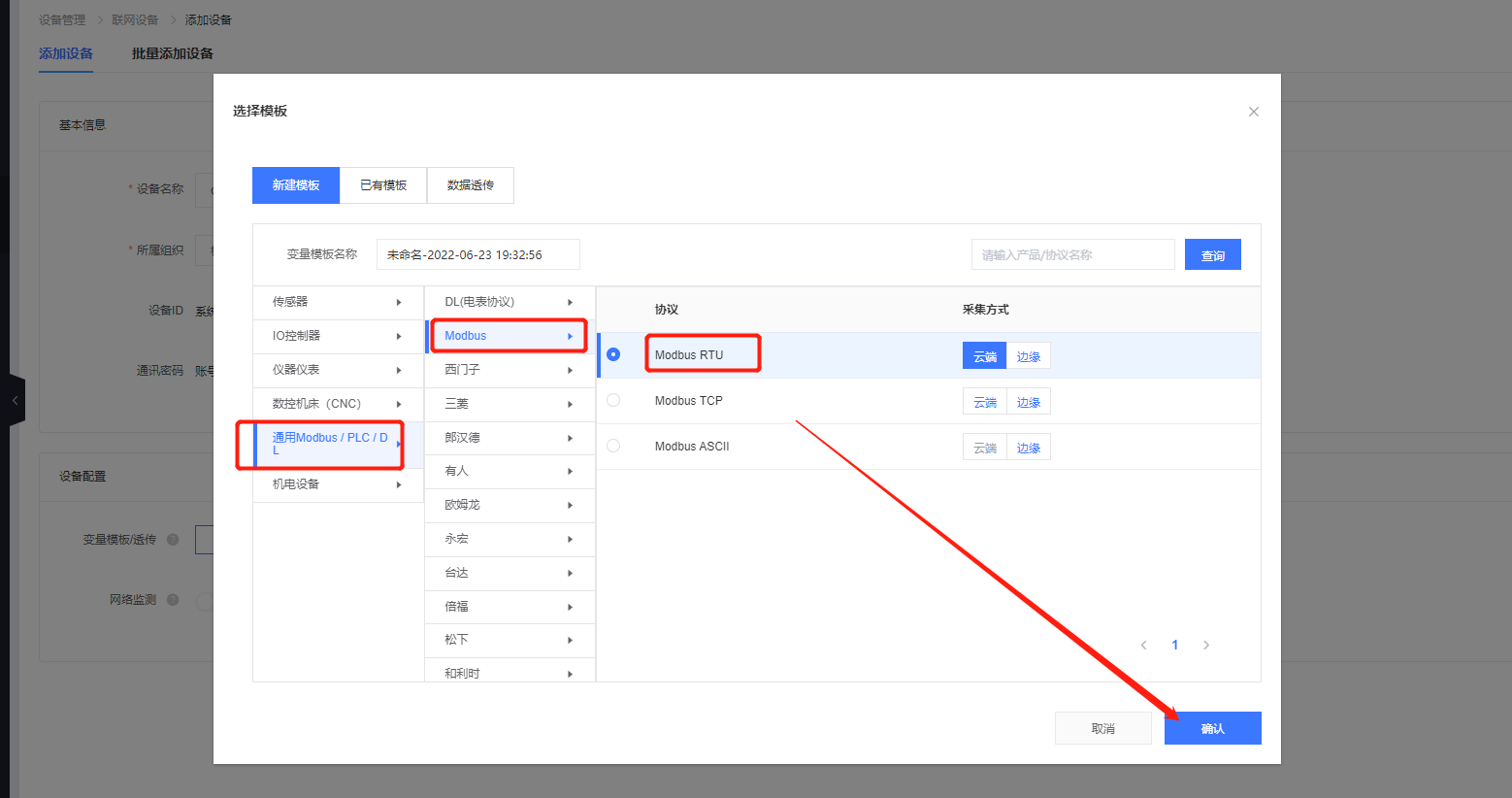

4.添加設備模板，選擇“Modbus” -  “Modbus RTU” - “云端采集”，點擊“確認添加”。

5.確認后，點擊“下一步配置從機和變量”。

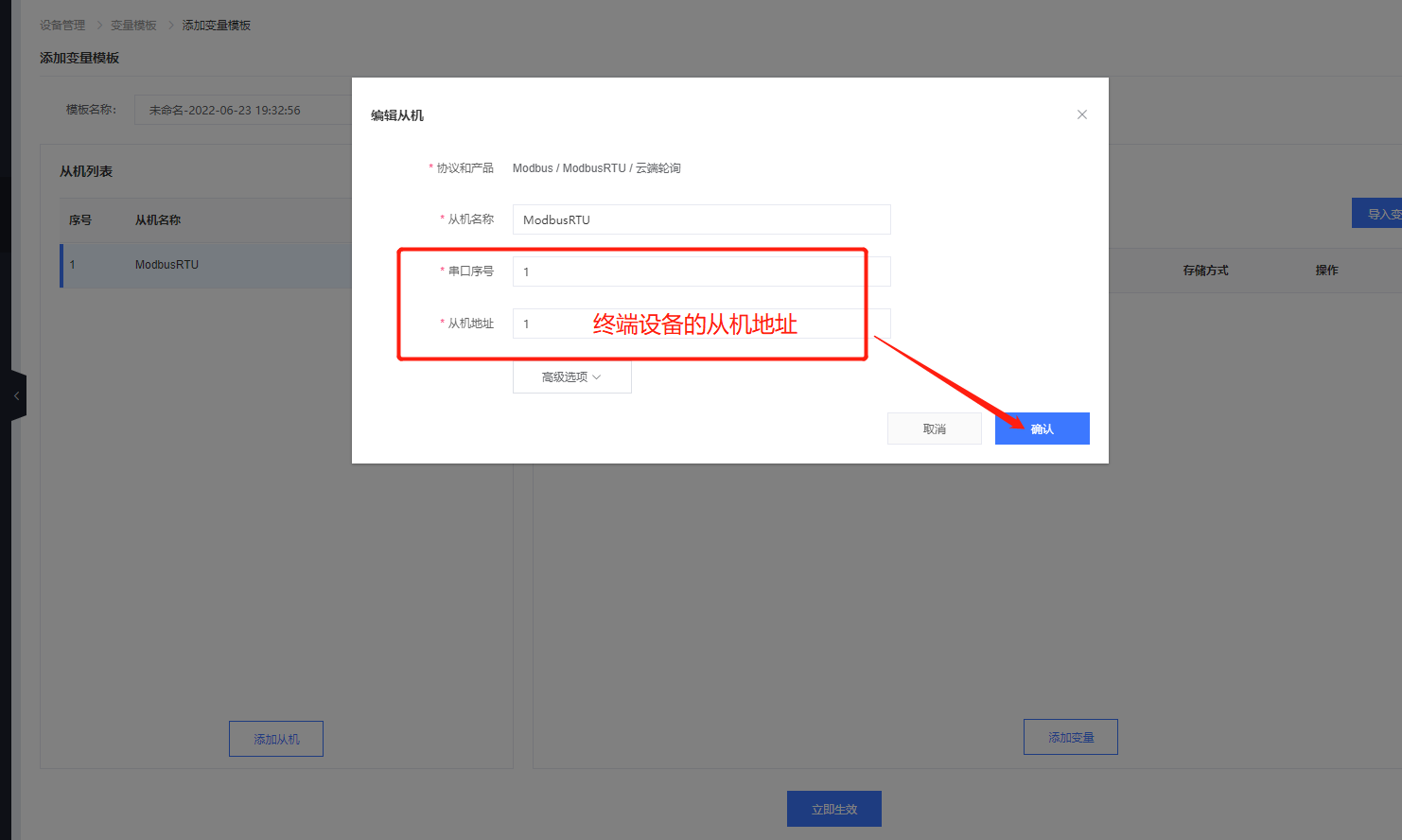

6.添加從機，設置從機名稱，串口號為1，從機地址是接在WIFI模塊的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）。

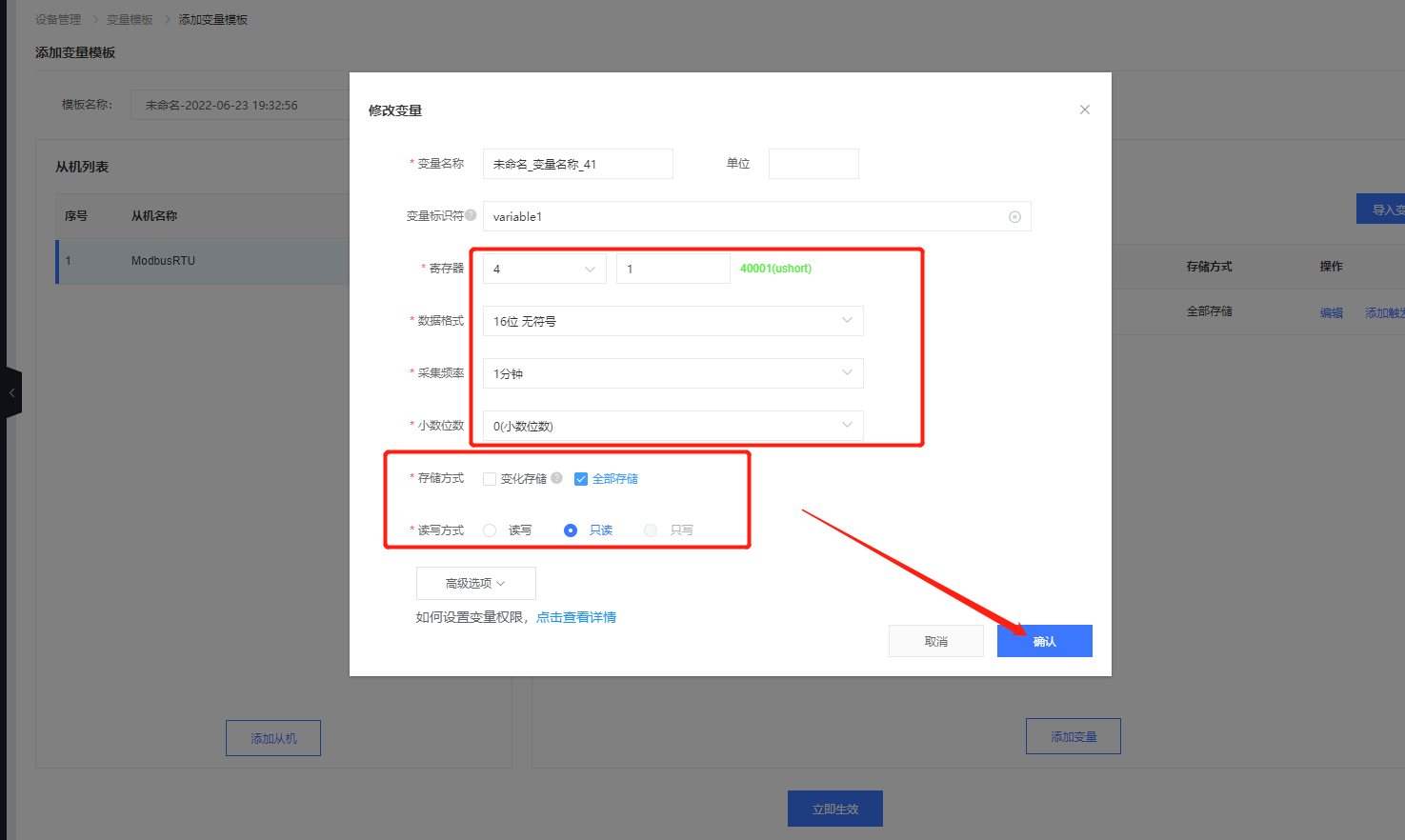

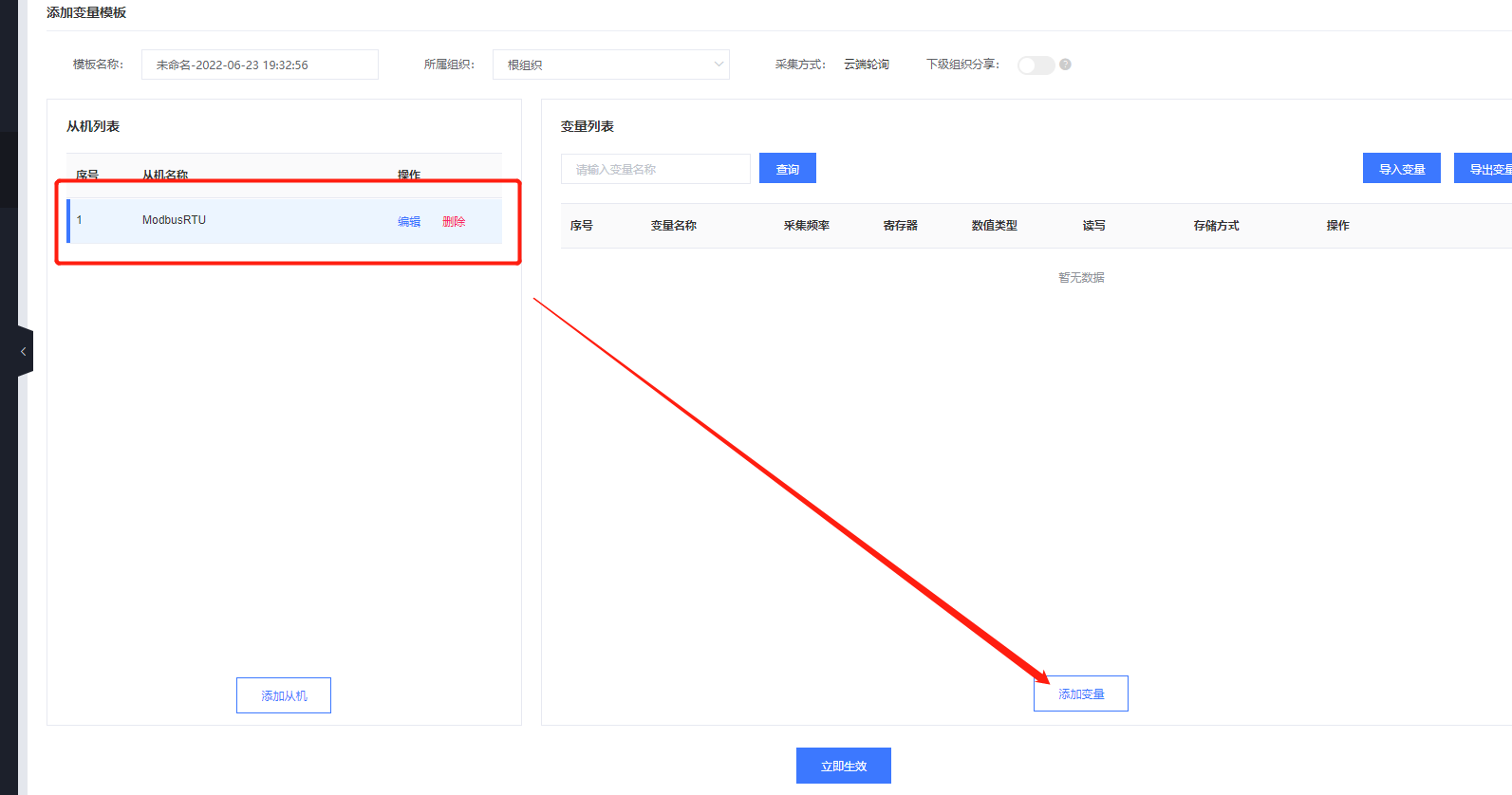

7.添加變量，設置數據節點的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘）；

寄存器地址填寫規則：

格式為：功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

舉例：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1

所以組態地址就是40001。

8. 添加完從機和變量后，選擇立即生效

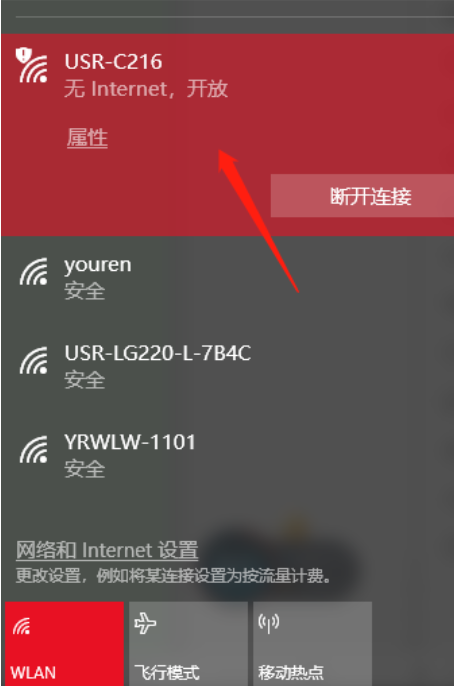

9.下面設置C216,電腦連接C216的WiFi

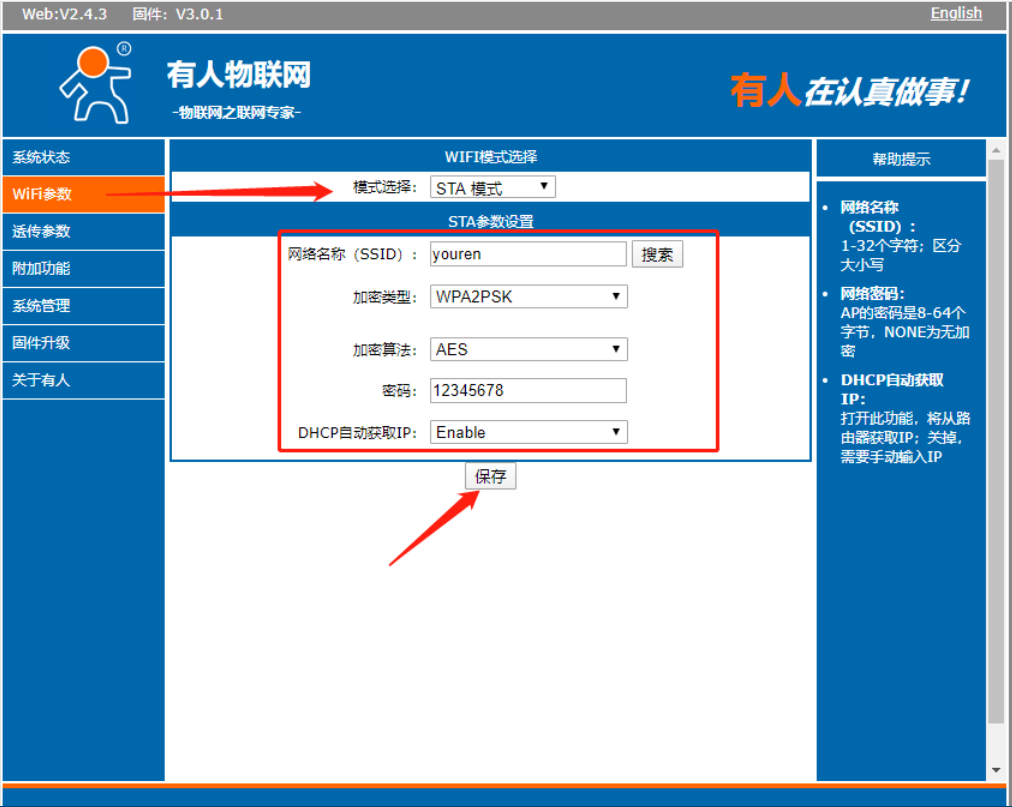

10.內置網頁的賬號和密碼都是admin，進入以后選擇模式選擇模式選擇為sta模式，設置要連接的wifi名稱、加密類型、算法、密碼，點擊保存；（先不要重啟，等設置完所有的參數再重啟設備）。

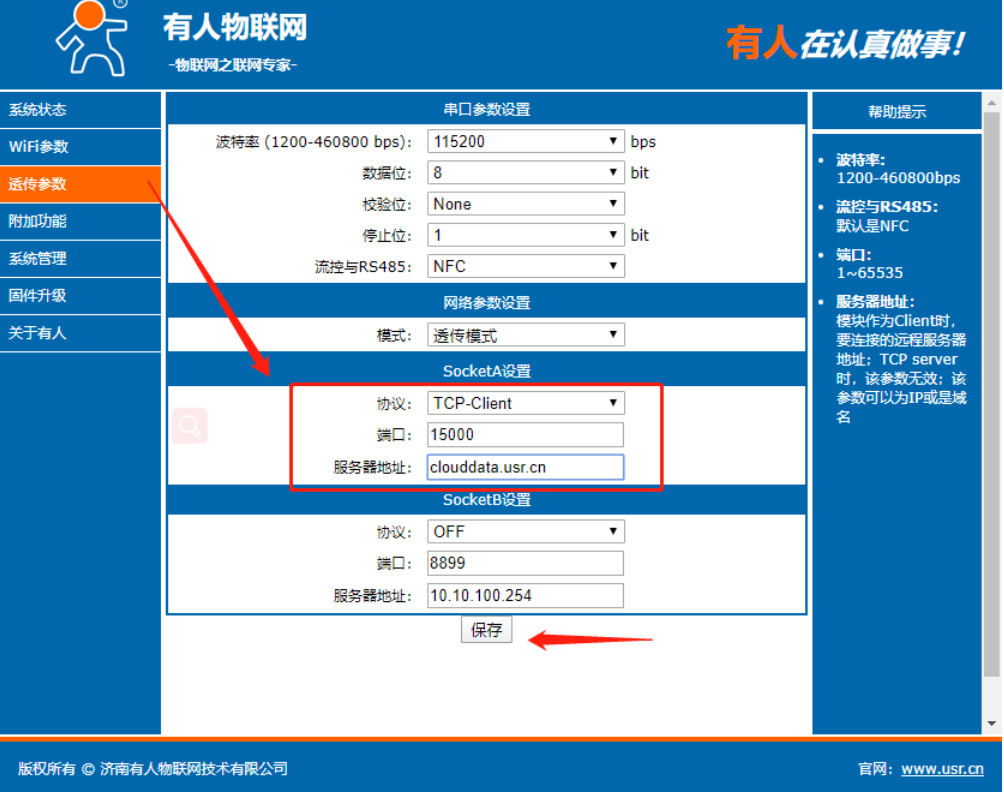

11.進入到“透傳參數”，串口參數設置為和您終端設備的串口參數一致。網絡設置上設置為Tcp Client,有人云的域名為clouddata.usr.cn，有人云的端口為15000，設置完點擊保存。

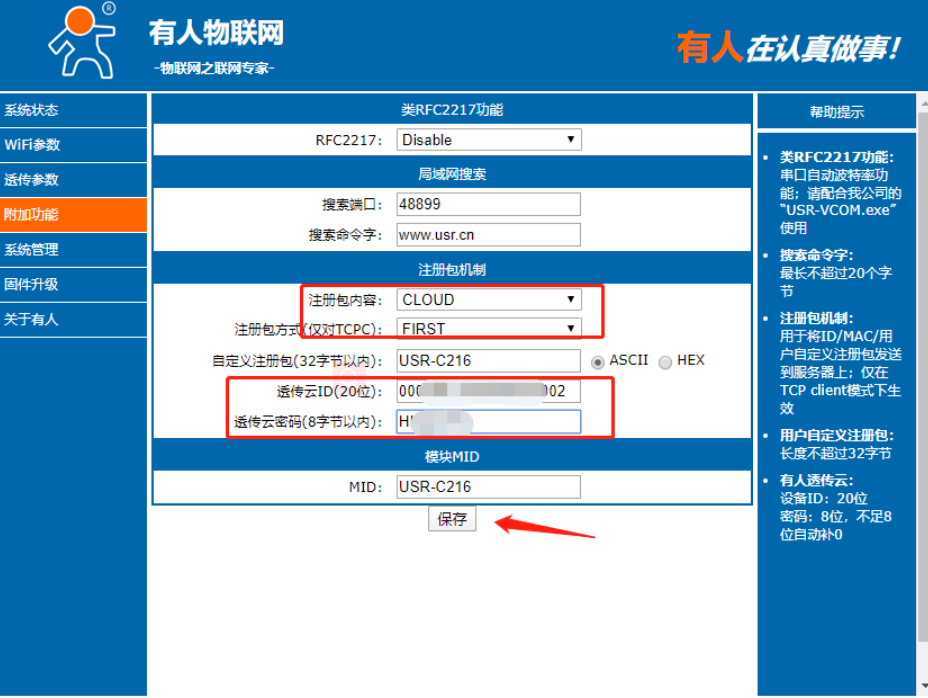

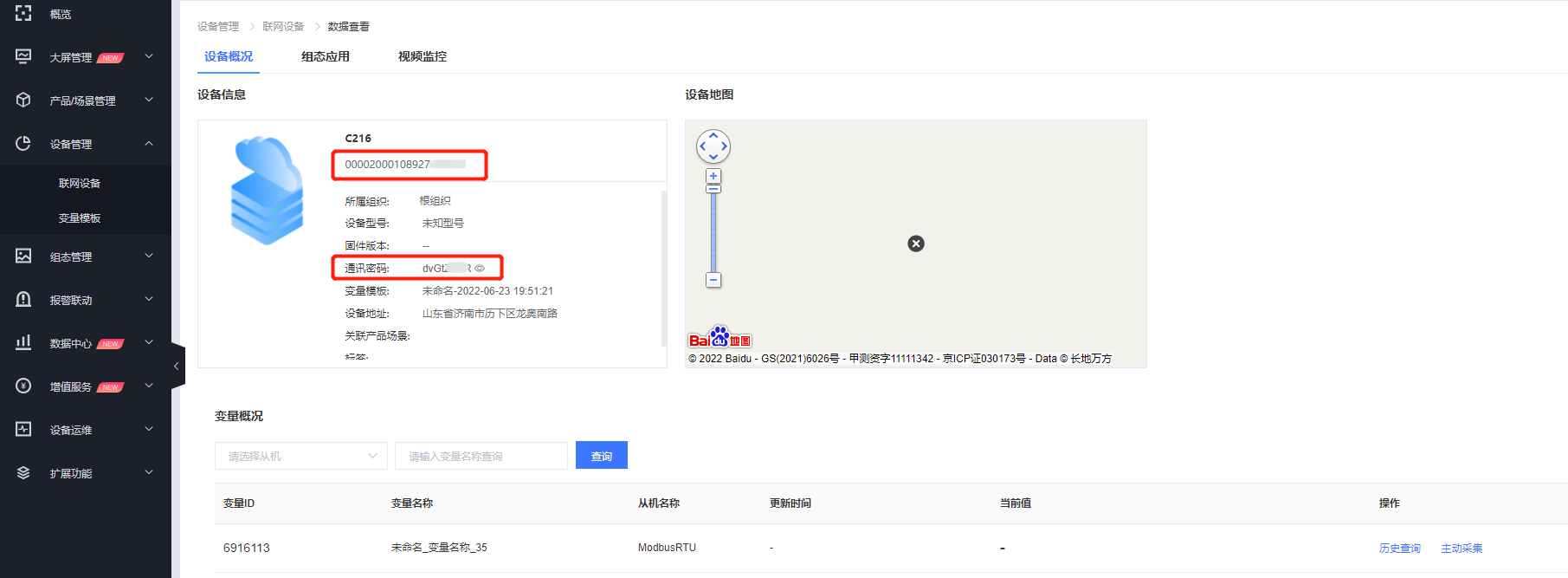

12.進入附加功能，注冊包選擇有人云，填上有人云上新建立的設備id，和密碼（如下圖所示），點擊保存

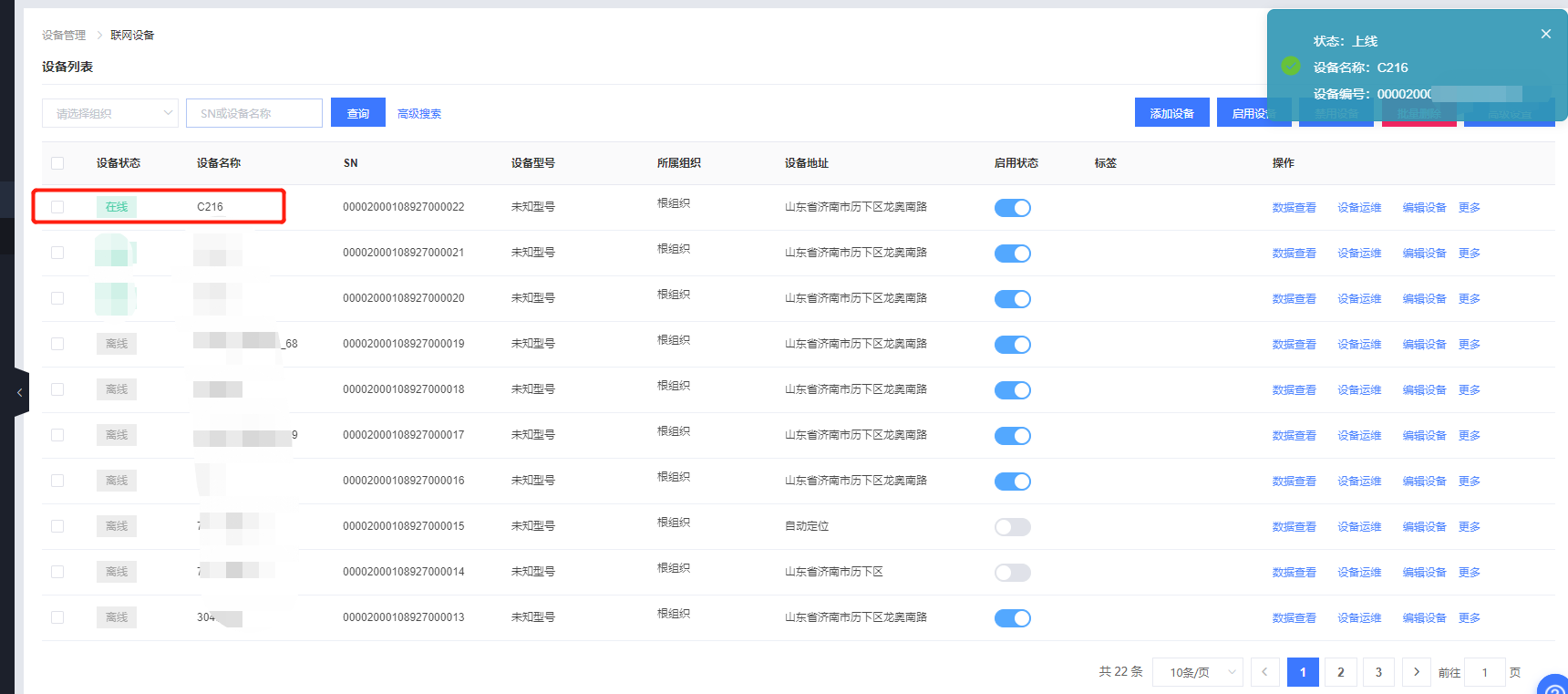

13. 設置完所有的參數要重啟設備，稍等一會，在有人云界面，您會看到設備已經上線。

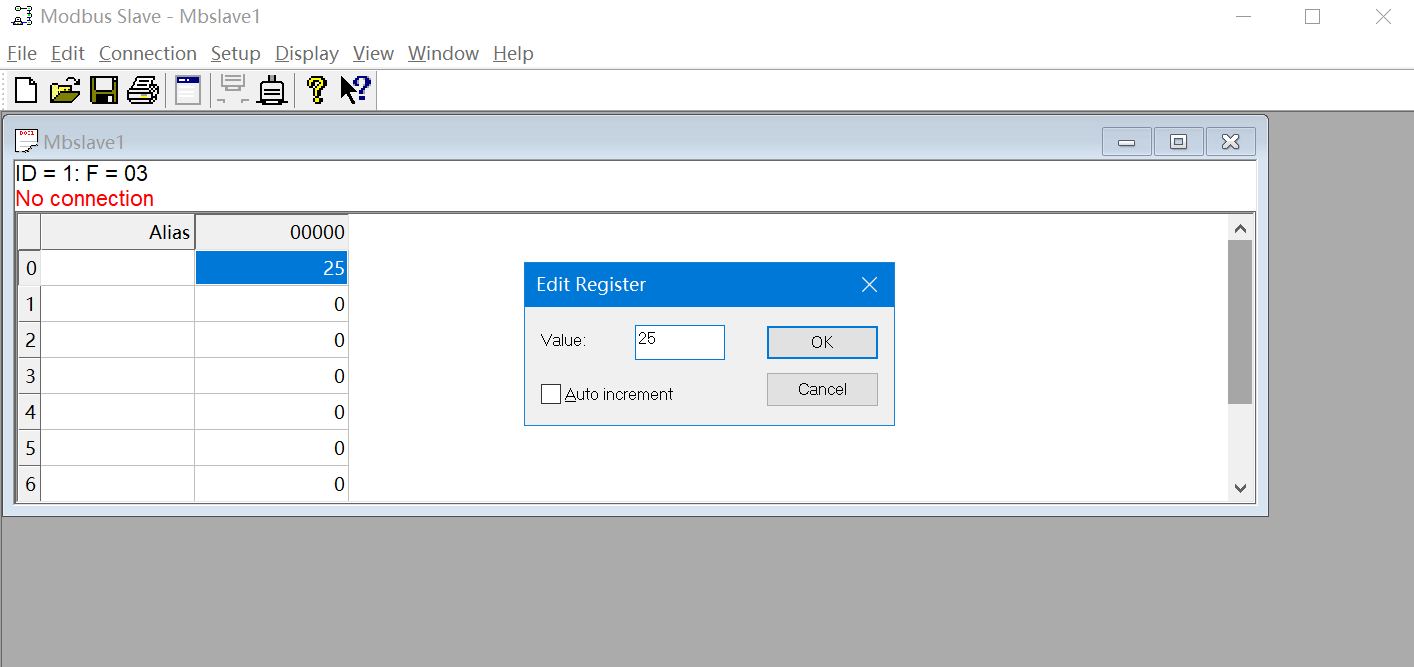

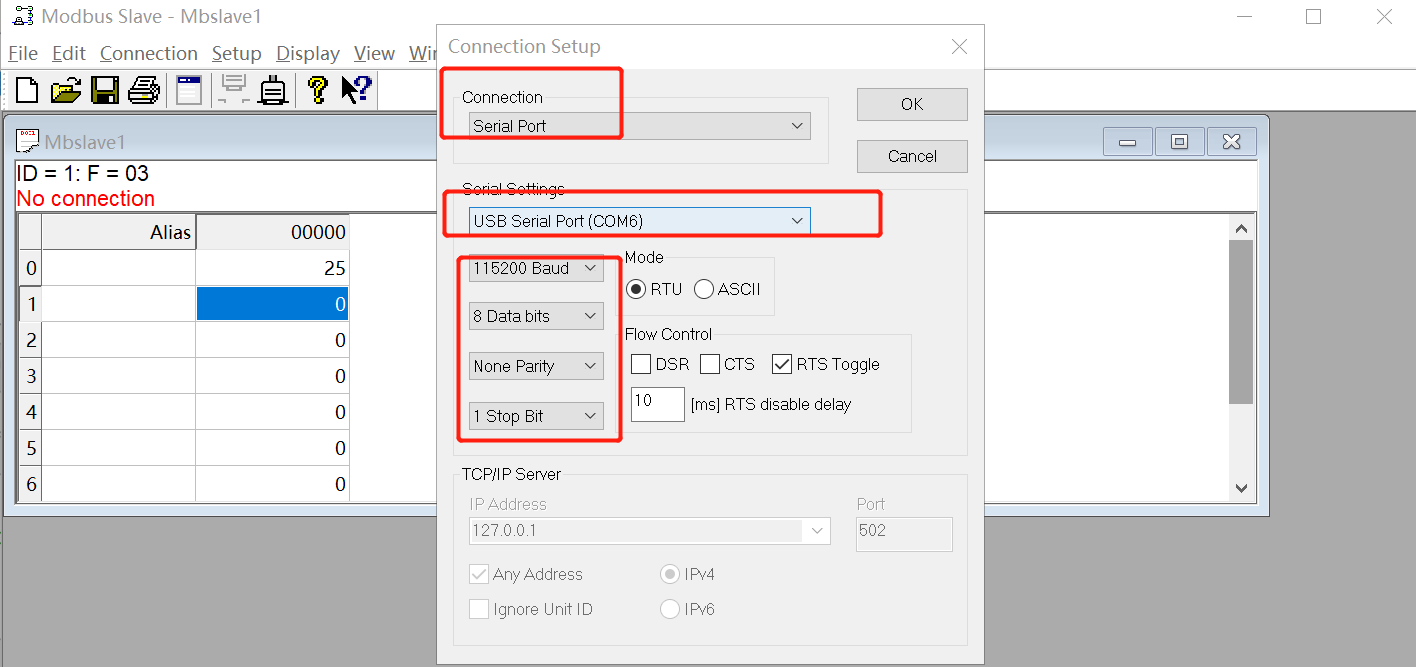

14. 打開modbus軟件，點擊連接。選擇串口com 6（C216的串口用usb轉232接到電腦上的），串口參數要和C216一致

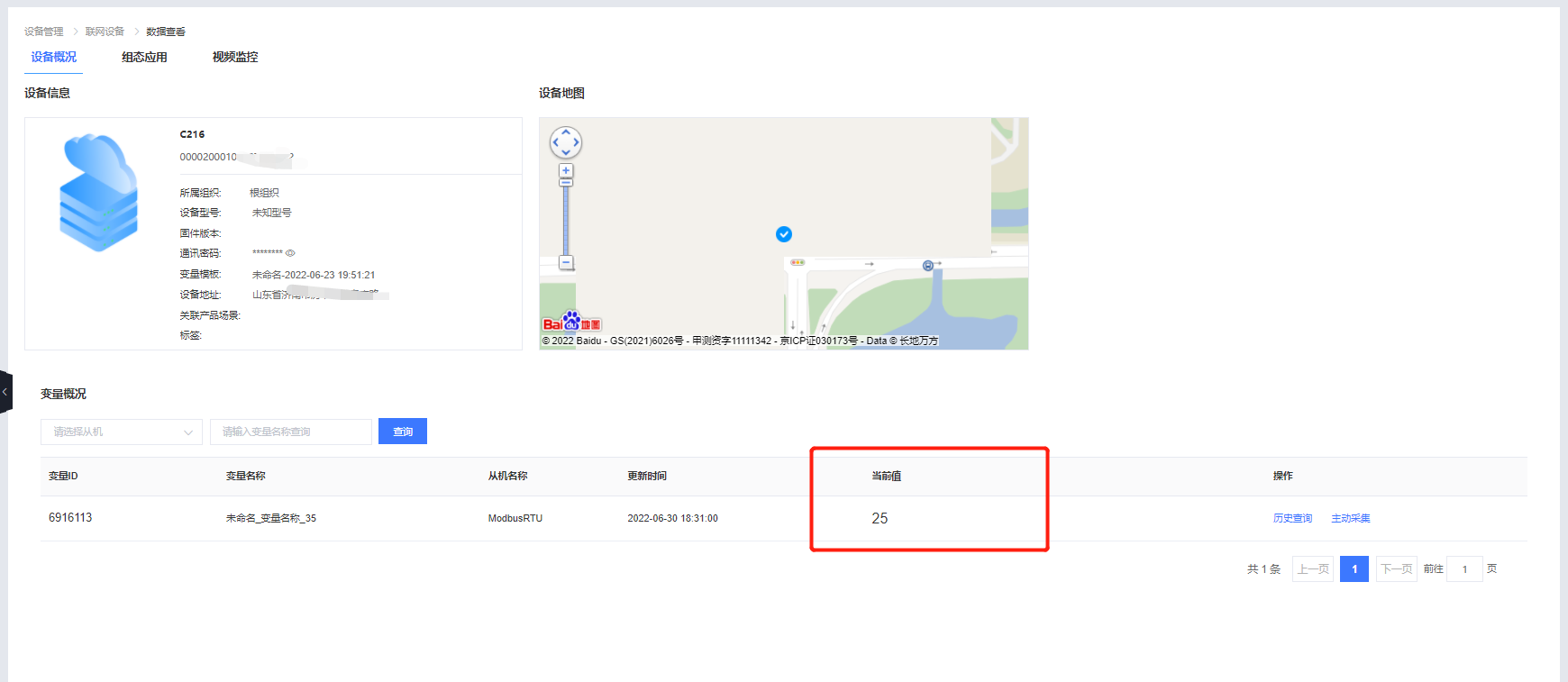

15.有人云可以看到216上報的數據，數據采集頻率在前面配置的是1分鐘，所以數據會1分鐘采集一次，也可以點擊更多 --- “主動采集”，直接采集數據。
